¿Cuál es la principal diferencia entre ferrosilicio y ferrosilicio-magnesio?

En la industria de ferroaleaciones,ferrosilicio (FeSi)ymagnesio ferrosilicio (FeSiMg)Son dos productos indispensables que sirven como piedras angulares para la fabricación de acero, la fundición y otros sectores manufactureros clave. A pesar de sus nombres similares y atributos compartidos de ferroaleaciones, difieren profundamente en su composición química, lógica de producción, ventajas de rendimiento y escenarios de aplicación. Para los profesionales de la industria-ya sean técnicos de acerías, gerentes de talleres de fundición o especialistas en adquisiciones-comprender estas diferencias es fundamental para optimizar los procesos de producción, garantizar la calidad del producto y controlar los costos.

La esencia de la diferencia entre la aleación FeSi y la aleación FeSiMg radica en la adición de elementos funcionales: la aleación de ferrosilicio es una aleación binaria de hierro y silicio, mientras que el ferrosilicio de magnesio es una aleación compuesta ternaria basada en una aleación de ferrosilicio con magnesio como aditivo funcional. Esta distinción central se irradia a todos los demás aspectos de los dos productos. La siguiente tabla resume sus diferencias clave:

2.1 Composición química: aleación binaria versus ternaria

La composición química es la causa fundamental de todas las diferencias entre los dos productos, y determina directamente su rendimiento y direcciones de aplicación.

 Ferrosilicio (FeSi):

Sistema de aleación binaria pura: su composición es simple y específica: el hierro y el silicio son los únicos componentes principales, siendo el contenido de silicio el indicador principal para la clasificación. Por ejemplo,75% ferrosilicio (FeSi75)se utiliza ampliamente en la fabricación de acero debido a su costo equilibrado y eficiencia de desoxidación; El ferrosilicio con un 90 % de alto-silicio es adecuado para escenarios que requieren una gran reducibilidad, como la fundición de ferroaleaciones. Las trazas de impurezas (aluminio, calcio, carbono) se controlan estrictamente pero no se agregan intencionalmente, ya que pueden afectar la estabilidad del rendimiento del acero/hierro fundido.

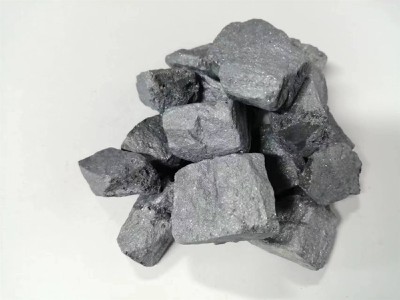

 Magnesio ferrosilicio (FeSiMg):

Sistema compuesto ternario: es esencialmente una "aleación de ferrosilicio-a base de magnesio-añadida". El contenido de silicio es menor que el del ferrosilicio con alto-silicio (generalmente 35%-46%) para equilibrar el punto de fusión de la aleación y la tasa de retención de magnesio. El magnesio, como elemento funcional clave, representa el 4%-11%: un contenido demasiado bajo de magnesio no puede lograr una nodulización efectiva, mientras que un contenido demasiado alto aumenta los costos y los riesgos de fragilidad. La clasificación se basa directamente en el contenido de magnesio; por ejemplo, FeSiMg8 significa que el producto contiene aproximadamente un 8 % de magnesio, que es una calidad común para piezas fundidas de hierro dúctil de tamaño mediano.

2.2 Proceso de producción: fundición básica versus aleación funcional

Ambos productos dependen de la fundición en hornos de arco eléctrico (el equipo principal de la producción de ferroaleaciones), pero la combinación de materias primas, el enfoque en el control del proceso y las dificultades técnicas clave son muy diferentes.

 Producción de ferrosilicio:

Centrarse en la eficiencia de reducción del silicio: las materias primas son simples: piedra de cuarzo (fuente de silicio, contenido de SiO₂ mayor o igual al 98%), mineral de hierro/chatarra de acero (fuente de hierro) y coque (agente reductor). La temperatura de fundición alcanza los 1600-1800 grados y el proceso principal consiste en reducir el silicio de la piedra de cuarzo mediante coque. Los técnicos ajustan la proporción de materias primas y el tiempo de fundición para controlar el contenido de silicio; por ejemplo, producir FeSi90 requiere una proporción de coque más alta y un tiempo de fundición más prolongado para garantizar una reducción suficiente del silicio.

 Producción de ferrosilicio y magnesio:

Agregue aleación de magnesio y control de retención: el proceso se basa en la fundición de ferrosilicio, pero agrega un vínculo crítico de aleación de magnesio, que es el cuello de botella técnico. Se utilizan dos métodos principales:

- En-método de aleación en horno:Durante la última etapa de fundición de ferrosilicio (cuando se forma una aleación de hierro-silicio fundido), se añade mineral de magnesio o lingotes de magnesio al horno de arco eléctrico. El desafío es que el magnesio tiene un punto de ebullición bajo (1090 grados), mucho más bajo que la temperatura de fundición-por lo que los técnicos deben bajar rápidamente la temperatura a alrededor de 1300 grados después de agregar magnesio para reducir la pérdida por volatilización.

- Método de reducción térmica del silicio:Mezcle ferrosilicio (como agente reductor), óxido de magnesio (MgO) y fundente, y funda a 1200-1400 grados. El silicio reduce el MgO amagnesio metálico, que se disuelve directamente en la matriz de ferrosilicio. Este método tiene una tasa de retención de magnesio más alta pero requiere un control más estricto del tamaño de las partículas de la materia prima y la uniformidad de la mezcla.

2.3 Características de desempeño: desoxidación versus nodulización

Las diferencias de rendimiento son la manifestación directa de diferencias de composición y proceso, y determinan el valor de aplicación único de cada producto.

 Ferrosilicio:

El "caballo de batalla de la desoxidación y la aleación": su principal ventaja radica en su fuerte reducibilidad: el silicio tiene una alta afinidad por el oxígeno (más que el hierro), por lo que puede reaccionar rápidamente con el oxígeno disuelto en el acero fundido para formar escoria de sílice (SiO₂), que flota hacia la superficie y se elimina, reduciendo así el contenido de oxígeno del acero y mejorando su dureza y resistencia a la corrosión. Además, el silicio disuelto en acero puede mejorar su resistencia al desgaste-por ejemplo, agregar FeSi75 al acero de construcción puede aumentar su límite elástico entre un 10% y un 15%. También tiene buena conductividad eléctrica, lo que lo convierte en un material auxiliar para la fabricación de electrodos en algunas industrias.

 Magnesio ferrosilicio:

El "fabricante de hierro dúctil": hereda la reducibilidad básica del ferrosilicio, pero obtiene un rendimiento central único del magnesio: la nodulización del grafito. En la fundición gris tradicional, el grafito existe en forma de escamas, lo que actúa como "grietas internas" y reduce la tenacidad del material. Cuando se agrega ferrosilicio y magnesio al hierro fundido, los átomos de magnesio se adsorben en la superficie de los cristales de grafito, cambiando su dirección de crecimiento de escamas a esféricas. El grafito esférico distribuye la tensión de manera uniforme, lo que aumenta la tenacidad del hierro fundido 3-5 veces y la resistencia a la tracción más de 2 veces-así es como se produce el hierro dúctil (también conocido como hierro fundido nodular). Sin embargo, la alta actividad química del magnesio hace que el ferrosilicio y el magnesio sean propensos a reaccionar con el vapor de agua y el oxígeno del aire, formando hidróxido y óxido de magnesio, lo que invalida su efecto nodulizante, de ahí la necesidad de envases sellados y almacenamiento en seco.

2.4 Escenarios de aplicación: versatilidad versus especialización

Según sus características de rendimiento, los dos productos han formado límites de aplicación distintos, siendo el ferrosilicio "versátil" y el silicio ferromagnesio "especializado".

 Ferrosilicio: aplicación básica multi-escenario

Como ferroaleación básica, el ferrosilicio se utiliza ampliamente en tres campos principales:

1. Industria siderúrgica:Como desoxidante primario, representa más del 70% del consumo de ferrosilicio. Por ejemplo, 1 tonelada de acero al carbono requiere de 3 a 5 kg de FeSi75 para desoxidarse.

2. Industria de la fundición:Como inoculante, afina la estructura granular del hierro fundido y mejora su uniformidad. Para la producción de utensilios de cocina de hierro fundido gris, agregar entre 0,2% y 0,5% de ferrosilicio puede reducir los defectos de fundición, como la porosidad.

3. Producción de ferroaleaciones:Como materia prima para fundir ferromanganeso, ferrocromo y otras aleaciones, proporciona silicio reductor.

 Ferrosilicio Magnesio: Especializados en la producción de Hierro Dúctil

La aplicación del ferrosilicio magnesio está muy enfocada en la producción de hierro dúctil, el cual se usa ampliamente en componentes de alto-esfuerzo debido a su excelente desempeño. Los escenarios de aplicación típicos incluyen:

- Industria automotriz:Producción de cigüeñales, bielas y cajas de cambios.-Los cigüeñales de hierro dúctil reemplazan al acero forjado, lo que reduce los costos de fabricación en un 20 %.

- Industria de oleoductos:Fabricación de tuberías de gas y suministro de agua-de gran diámetro-la resistencia a la corrosión y la dureza del hierro dúctil lo hacen adecuado para proyectos subterráneos enterrados con una vida útil de más de 50 años.

- Maquinaria de ingeniería:La producción de dientes de cucharón de excavadora y brazos de carga-la resistencia al desgaste y al impacto del hierro dúctil cumple con las condiciones de trabajo-de servicio pesado.

Notablemente-La aleación Femgsi rara vez se utiliza en la fabricación de acero común: el exceso de magnesio formará sulfuro y óxido de magnesio quebradizos en el acero, lo que reducirá su tenacidad y soldabilidad.

En resumen, la diferencia principal entre el ferrosilicio y el ferrosilicio magnésico es la presencia de magnesio y su función nodulizante derivada. Para los profesionales de la industria, la lógica de selección es clara:

Si su demanda es la desoxidación (fabricación de acero), el refinamiento de granos (fundición) o materia prima para la producción de ferroaleaciones, elija ferrosilicio y seleccione el grado adecuado según los requisitos de contenido de silicio.

Si su demanda es producir hierro dúctil con alta tenacidad y resistencia, elija ferrosilicio y magnesio y determine el grado según los requisitos de contenido de magnesio (por ejemplo, FeSiMg8 para componentes generales, FeSiMg10 para componentes de alto-rendimiento).

Comprender estas diferencias no solo ayuda a seleccionar materiales con precisión, sino que también proporciona una base para optimizar las cantidades de uso.-Por ejemplo, la producción de hierro dúctil requiere un control preciso de la adición de ferrosilicio y magnesio (generalmente 1,0%-1,5% del peso del hierro fundido) para evitar desperdicios de costos o defectos de rendimiento. En las industrias manufactureras y de ferroaleaciones en constante evolución, comprender las propiedades de los materiales centrales es el primer paso hacia una producción eficiente y de alta calidad.
