Aleaciones de silicio de calcio, ferro silicio, yaleaciones de bario de silicioson tres inoculantes de uso común en la producción de hierro fundido. Su función central es mejorar la morfología del grafito y refinar el tamaño del grano agregando elementos específicos al hierro fundido, mejorando así las propiedades mecánicas (como la resistencia y la tenacidad) y la procesabilidad del hierro fundido.
Comparación de componentes centrales y mecanismos de inoculación
El rendimiento de un inoculante está esencialmente determinado por sus elementos centrales. Los mecanismos de acción de diferentes elementos afectan directamente el efecto de inoculación. Las diferencias en los componentes y mecanismos centrales de los tres inoculantes se muestran en la siguiente tabla:
| Tipo de inoculante | Ingredientes principales | Elementos de inoculantes clave | Mecanismo de inoculante del núcleo |
| Aleación de ferro silicio | Fe (matriz), Si (70%-85%), impurezas mínimas |
Si |
1. Suplemento de Si en el hierro fundido reduce el equivalente de carbono e inhibe la formación de hierro fundido blanco (cemento). 2. Si promueve la nucleación de grafito y refina las partículas de grafito (por ejemplo, el grafito de escamas se vuelve más fino y distribuido de manera más uniforme). |
| Aleación de silicio de calcio | SI (50%-65%), CA (20%-35%), Fe (saldo) |
Si + CA |
1. Si juega un papel fundamental en la inoculación e inhibición de el hierro fundido blanco. 2. Ca es un fuerte elemento desoxidante/desulfurador, eliminando impurezas nocivas como O y S del hierro fundido (reduciendo la resistencia de las impurezas a la nucleación de grafito). 3. Cao y Cas, formados por la reacción de CA con O y S, sirven como núcleos de nucleación heterogéneos, aumentando significativamente la tasa de nucleación del grafito y el logro de refinamiento de grano superior al ferrosilicio puro. |
| Aleación de silicio de bario | SI (50%-70%), BA (10%-25%), Fe (saldo) |
Si + BA |
1. Si proporciona una base para la grafitización. 2. La capacidad desoxidante de BA es ligeramente más débil que la de CA, pero su capacidad de grafitización es más fuerte, promoviendo la transformación de grafito de copos a flocos (en hierro dúctil y hierro fundido maleable). 3. BA reduce la viscosidad de hierro fundido, mejora la uniformidad de distribución de grafito y reduce defectos como las cavidades de contracción y la porosidad en las fundiciones. |
Comparación de escenarios clave de rendimiento y aplicación
Las diferencias de rendimiento entre los diferentes inoculantes determinan sus tipos de hierro fundido aplicables (hierro gris, hierro dúctil, hierro maleable, etc.) y requisitos de fundición (como alta resistencia, piezas amuralladas {{1 1}} y gruesas - piezas amuralladas). Una comparación específica es la siguiente:
| Dimensiones de comparación |
Aleación de ferro silicio
|
Aleación de silicio de calcio
|
Aleación de silicio de bario
|

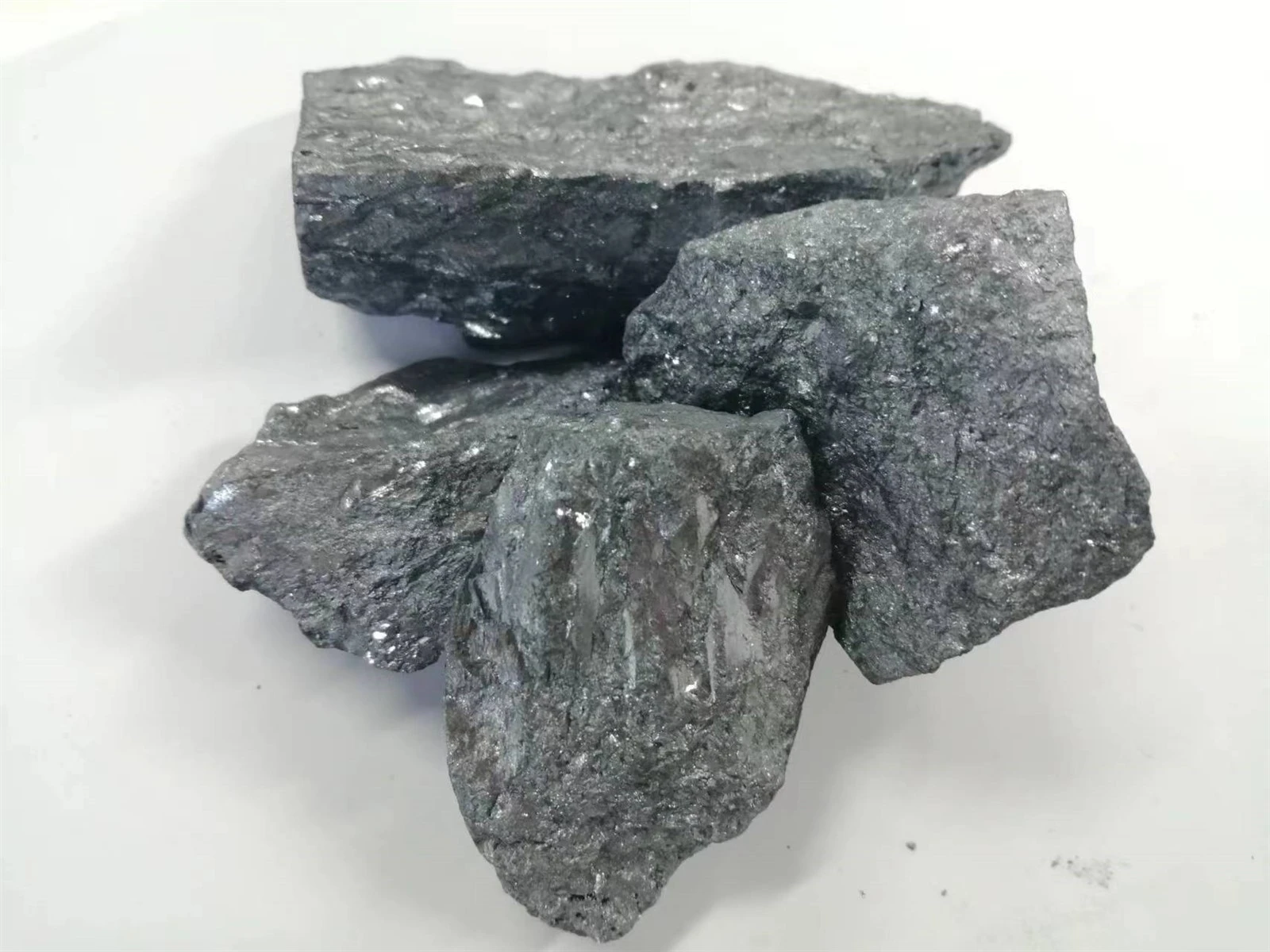

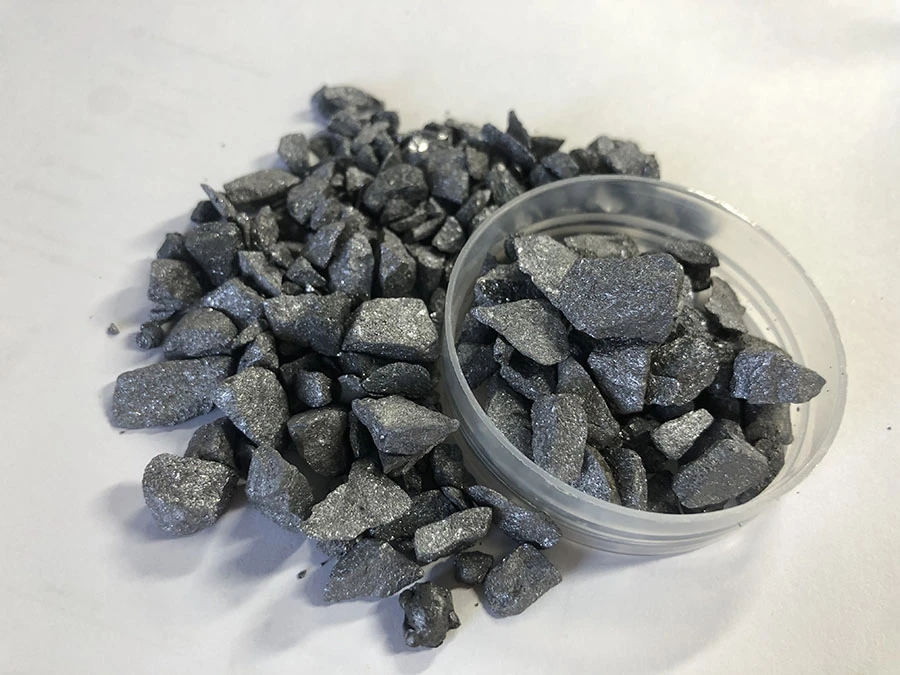

| Foto |
 |
 |
 |
| Fuerza del efecto de inoculación | Débil - medio (inoculación básica, efecto estable pero suave) | Fuerte (inoculación compuesta, refinamiento de grano significativo y supresión de hierro fundido blanco) | Medio - fuerte (excelente grafitización, al tiempo que logra el refinamiento de grano) |
| Mejora de la morfología de grafito | Principalmente refina el grafito de escamas, con ajuste de morfología limitado | Grafito fino (copos/floculaciones), reduciendo el "grafito grueso" | Mejora significativamente la morfología del grafito, promoviendo la formación de grafito floculento/esferoidal (especialmente adecuado para el hierro dúctil) |
| Supresión de fundición blanca | Medium (se basa únicamente en Si, propenso al hierro fundido blanco en las partes amuralladas -}) | Fuerte (CA elimina las impurezas nocivas, reduciendo el riesgo de hierro fundido blanco en delgadas - piezas amuralladas) | Relativamente fuerte (BA ayuda a la grafitización, suprimiendo el hierro fundido blanco mejor que Ferrosilicon) |
| Compatibilidad con el tipo de lanzamiento | 1. 2. Espesas gruesas - amuralladas con requisitos de bajo rendimiento |
1. High - resistencia de hierro fundido gris (como bloques de motor); 2. Tino - hierro fundido gris amurallado (como cabezas de cilindro de automóvil); 3. Hierro fundido maleable (que requiere refinamiento de grano) |
1. Hierro dúctil (como cigüeñales automotrices y ruedas); 2. High - Fuerza de hierro fundido maleable; 3. Castings que requieren una morfología alta de grafito |
| Control de defectos | General (propenso a la contracción debido al grafito grueso) | Bueno (el refinamiento de grafito reduce la contracción, CA mejora la fluidez del hierro fundido) | Excelente (BA reduce la viscosidad de hierro fundido, minimizando las cavidades de contracción y las inclusiones de escoria, lo que lo hace particularmente adecuado para piezas estructurales complejas) |
Resumen de recomendaciones de selección
Según la comparación anterior, en la producción real, se deben seguir los siguientes principios al seleccionar un inoculante:
Escenarios donde se prefiere Ferrosilicon (FESI):
Producción de hierro fundido gris ordinario (como tubos de carga bajos - y piezas de maquinaria agrícola) con bajos requisitos para la resistencia y la morfología de grafito;
Castings con estructura simple, espesor de la pared uniforme, y no hay áreas delgadas - amuralladas propensas al fundido blanco;
Buscando bajo costo y estabilidad del proceso sin un control complejo de inoculación.
Escenarios donde se prefieren las aleaciones de silicio de calcio:
Producción de alto - resistencia de hierro fundido gris (como bloques de motor y válvulas de presión High -) que requieren resistencia a la tracción mejorada;
Castings con áreas amuralladas delgadas - (como cabezas de cilindro de automóvil) que requieren una supresión de fundición blanca fuerte;
Alto contenido de O y S en el hierro fundido que requiere desoxidación simultánea y desulfurización para mejorar el rendimiento de la inoculación.
La aleación de bario de silicio (aleación de fesiba) se prefiere en los siguientes escenarios:
La producción de hierro dúctil o hierro fundido maleable requiere un control estricto de la morfología de grafito (floculación/esfericidad);
Las fundiciones con estructuras complejas (como cigüeñales y cajas de cambios) son propensas a la contracción de cavidades e inclusiones de escoria;
High - valor - Las fundiciones agregadas requieren un costo más alto a cambio de excelentes propiedades mecánicas (como el hierro dúctil con una resistencia a la tracción mayor o igual a 600 MPa).
